光學合像水平儀用途：合像水平儀廣泛用于測量平面和圓柱面對水平方向的傾斜度，以及機床與光學機械儀器的導軌或機座等的平面度、直線度和設備安裝位置的正確度。

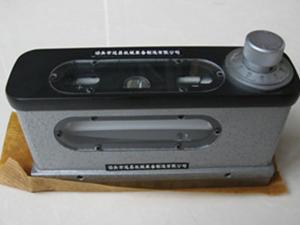

光學合像水平儀的結構：合像水平儀主要由微動螺桿、螺母、度盤、水準器、棱鏡、放大鏡、杠桿以及具有平面和V型工作面的底座等制藥部件組成。

光學合像水平儀技術數據：

1.刻度盤分劃值：0.01mm/m

2.蕞大測量范圍正負：0-10mm/m

3.示值誤差：正負1mm/m范圍內正負0.01mm/m

4.全部測量范圍內正負0.02mm/m

5.工作面平面性偏差：0.003mm

6.水準器格值：0.1mm/m

7.工作面尺寸：（mm）165*48

8.儀器重量：2公斤

合像水平儀的工作原理： 合象水平儀是利用棱鏡將水準器中的氣汽象符合放大，來提高讀數的準確度，利用杠桿、微動螺桿這一套傳動機構來提高讀數的靈敏度。所以被測量件傾斜0.01毫米/米時，就可準確的在合象儀中讀出。（在合象水平儀中水準器主要是起指零的作用。）

【使用方法】

將合象水平儀按置在被檢驗件的工作表面上，由于被檢驗面的傾斜而引起兩氣泡象的不重合，則轉動度盤，一直到兩氣泡象重合為止，此時即可得出讀數。被檢驗件的實際傾斜度，可通過下式進行計算：

實際傾斜度=刻度值×支點距離×刻度盤讀數

例如：刻度盤讀數為5格，對此種合象水平儀而言，刻度值和支點距離都為定值，即刻度值為0.001mm/m支點距離為165mm

則：實際傾斜度=0.001/1000×165mm×5=0.00825mm

【零位調整方法】

如發現合象水平儀的零位不正時，可進行調正。即將合象水平儀放在按置平穩的平臺上，轉動刻度盤使兩氣泡重合得第壹個讀數α，然后將儀器高速轉180度，放回原位。重新轉動刻度盤使兩氣泡象重合，得第貳個讀數β，則1/2（α+β）即為該儀器的零位誤差。此格，使零位偏差值與指針線對齊，然后將螺釘固緊，即可。

 【注意事項】

(1)合象水平儀使用前，用汽油把油污洗凈，再用脫脂紗布揩擦干凈。

(2)溫度變化對水準器的位置影響很大，使用時必需和熱隔離，以免產生其它誤差。

(3)測量時旋轉度盤必需待兩氣泡丸全符合后，按度盤正負方向的分度值進行讀數。

(4)如發現合象水平儀的零位不正時，可進行調正。即將合象水平儀放在按置平穩的平臺上，轉動刻度盤使兩氣泡重合得第壹個讀數α，然后將儀器高速轉180度，放回原位。重新轉動刻度盤使兩氣泡象重合，得第貳個讀數β，則1/2（α+β）即為該儀器的零位誤差。此格，使零位偏差值與指針線對齊，然后將螺釘固緊，即可。

(5)合象水平儀在正確使用的條件下，本廠保證自發貨日起六個月期限負責修理壹切由于制造的原因而產生的缺陷，但提出該項要求的產品外觀必需完整，妥善保管。
